常見的表面粗糙度
表示法: Ra、Ry、Rz
常見的表面粗糙度
表示法: Ra、Ry、Rz
表面粗糙度有多種表示方法，在此列舉三種最常見的面粗度表示法，以及其定義與公式。
常見的表面粗糙度表示法：

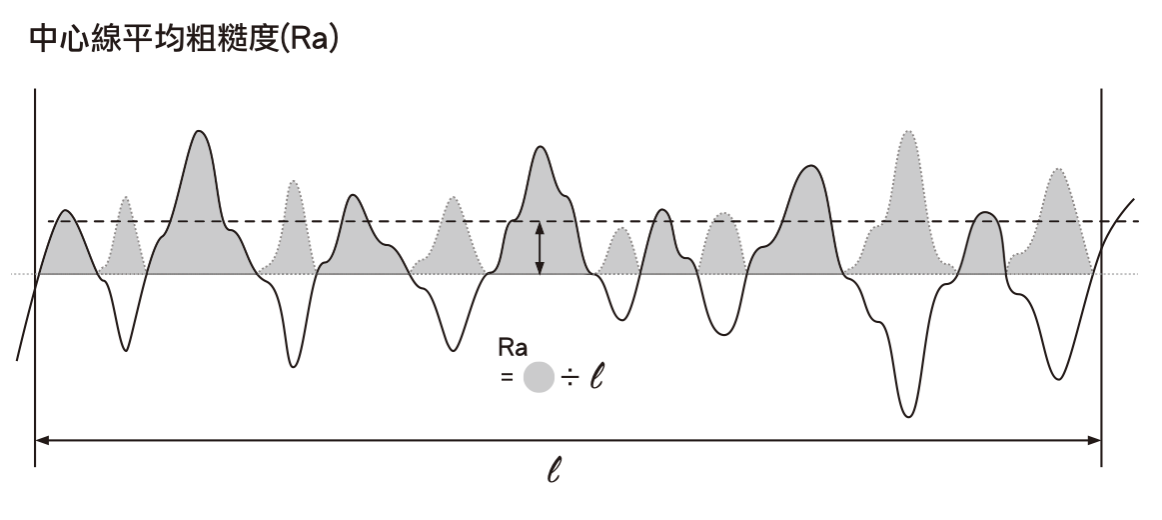

Ra=中心線平均粗糙度
設於表面輪廓曲線上擷取長度Ｌ，以該長度內中心現為X軸，擷取長度內所有斜線部分面積之和除以測定長度Ｌ所得之值。即為Ra。
公式：Ra=|f(x)|dx / l

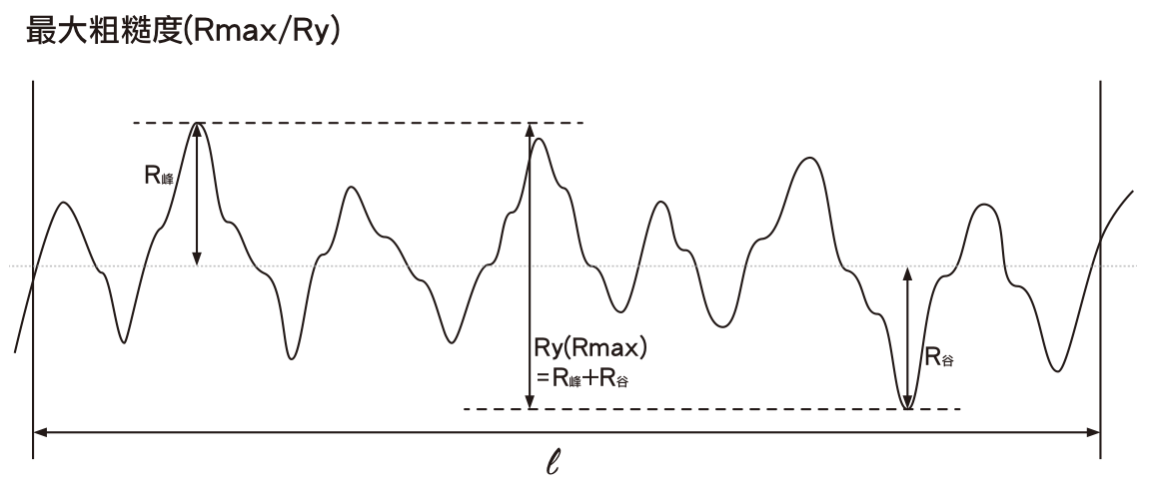

Rmax[CNS]=Ry[JIS]=最大粗糙度
設於表面輪廓曲線上擷取長度Ｌ，在該長度內曲線最高峰至最低谷之垂直距離，即為最大粗糙值Rmax/Ry。（Rmax和Ry算法概念相同，但取樣的峰谷不同。近年Ry近乎取代了Rmax）
公式：Rmax=Ry=Rp+Rv

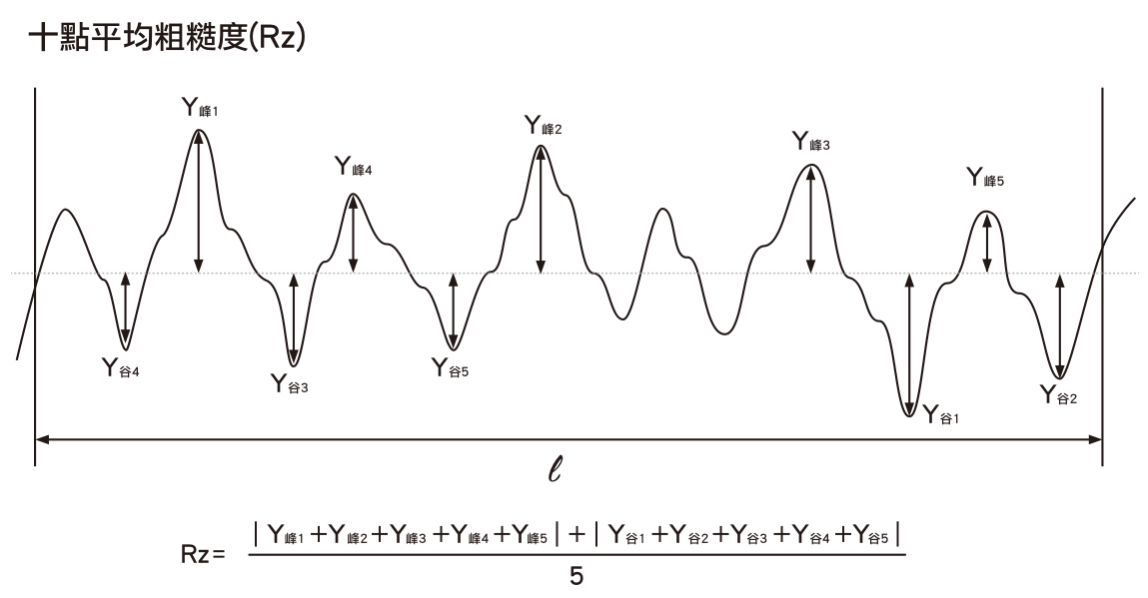

Rz=十點平均粗糙度
設於表面輪廓曲線上擷取長度Ｌ，在該長度內曲線中心以第五高峰頂與第五低谷底測出高低距離，即Rz。
公式：Rz=|Y1+Y2+Y3+Y4+Y5|+|Y1+Y2+Y3+Y4+Y5| / 5
三者關係約為 4Ra≒Ry≒Rz，單位皆為um。

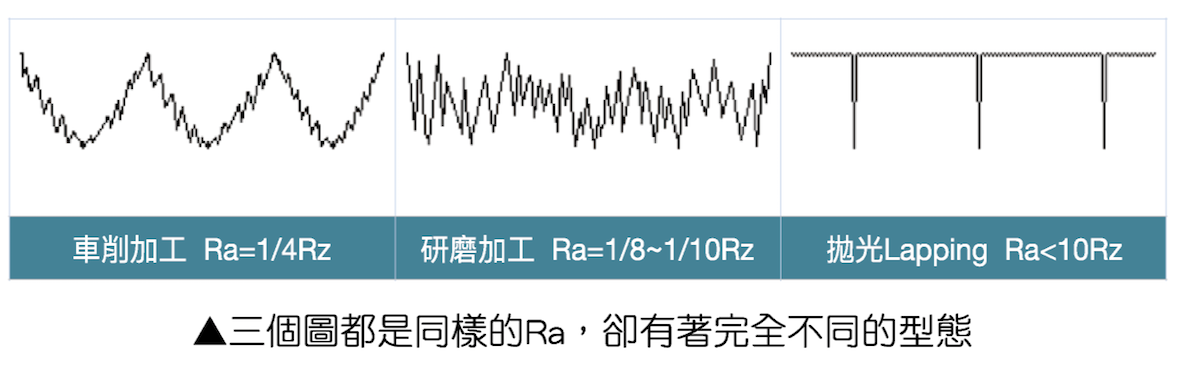

面粗度陷阱：相同面粗度值，峰谷型態卻不同
結語：
雖說，面粗度值是將表面狀態量化的結果，讓加工者有可參考的依據和標準，但相同的數值，實際表面的型態可能還是有差別！當在追求更精密更細緻的表面時，需要認知到，一樣是0.01的距離，Ra0.02到0.01卻是比0.05到0.04更加具挑戰性。（代表峰谷的距離要更加接近，且更加均勻。）在選擇工具以及設定研磨條件時的概念，可能就會有所差別，就不只是砂輪「粒度」的差異而已。
若是我們能有此認知基礎，才比較不會落入數字的迷思。
