砂輪基本介紹

砂輪基本介紹


砂輪是什麼?
首先我們要先了解的是研削在機械加工中的位置(如下圖)，
砂輪就是研磨(研削)這個工藝使用的工具。



砂輪基本介紹

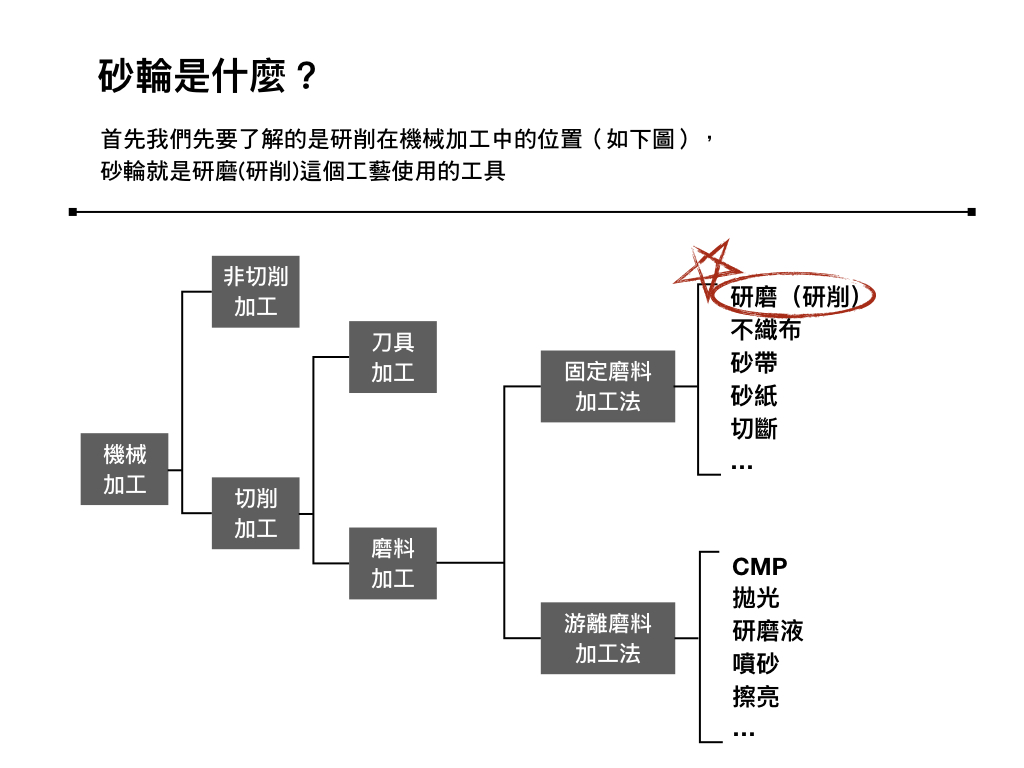

砂輪是什麼?
首先我們要先了解的是研削在機械加工中的位置(如下圖)，
砂輪就是研磨(研削)這個工藝使用的工具。

(一)機械加工
1.非切削加工2.切削加工

(二)切削加工又分為
1.刀具加工2.磨料加工

(三)磨料加工又能分
1.固定磨料加工法-研磨/不織布/砂帶/砂紙/切斷....
2.游離磨料加工法-cmp/拋光/研磨液/噴砂/擦亮....

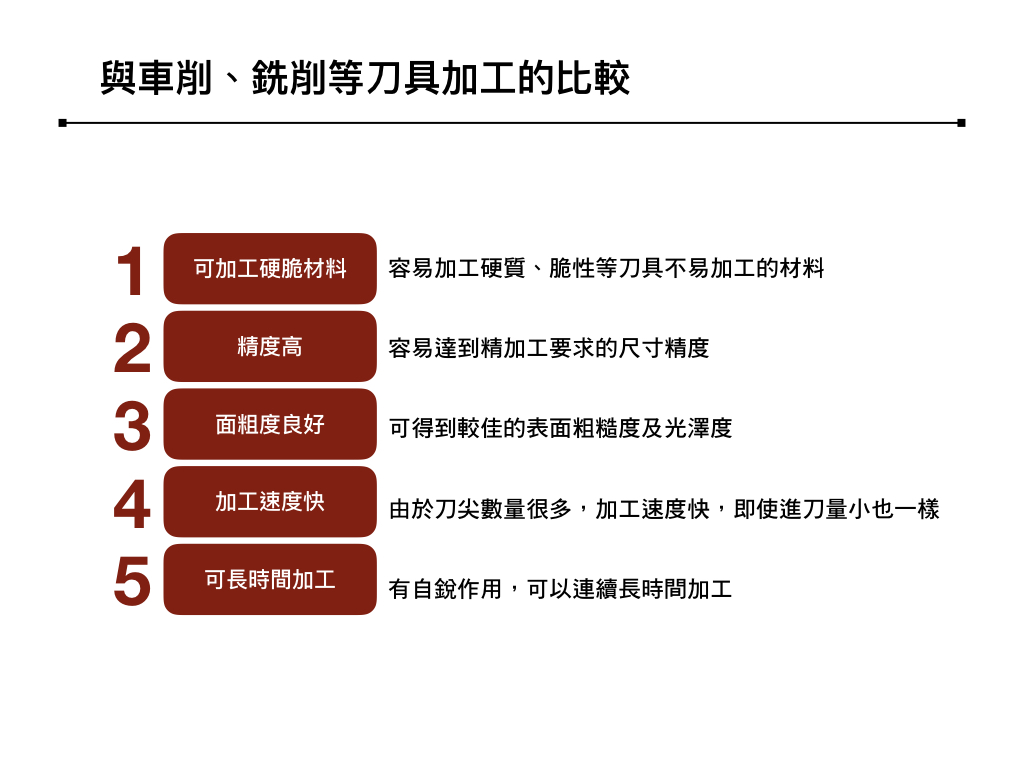

砂輪與車削、铣削等刀具加工的比較
1.可加工硬脆材料-容易加工硬質、脆性等刀具不易加工的材料
2.精度高-容易達到精加工要求的尺寸精度
3.面粗度良好-可得到較佳的表面粗糙度及光澤度
4.加工速度快-由於刀尖數量很多，加工速度快，即使進刀量小也一樣
5.可長時間加工-有自銳作用，可連續長時間加工

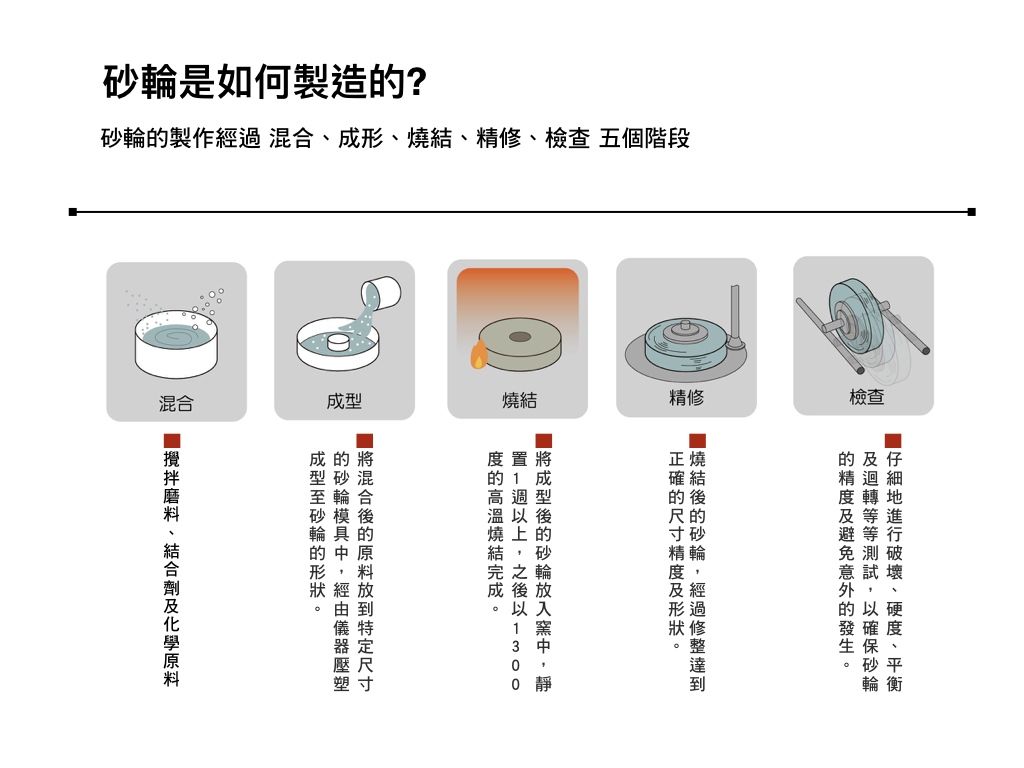

砂輪是如何製造的?
砂輪的製作經過混合、成形、燒結、精修、檢查 五階段
1.混合-攪拌磨料、結合劑及化學原料
2.成形-將混合後的原料放到特定尺寸的砂輪模具中，經由儀器壓塑成型制砂輪的形狀。
3.燒結-將成型後的砂輪放入窯中，靜置1週後以上，放入以1300度的高溫燒結完成。
4.精修-燒結後的砂輪，經過修整達到正確的尺寸精度及形狀。
5.檢查-仔細地進行破壞、硬度、平衡及迴轉等等測試，以確保砂輪的精度及避免意外發生。

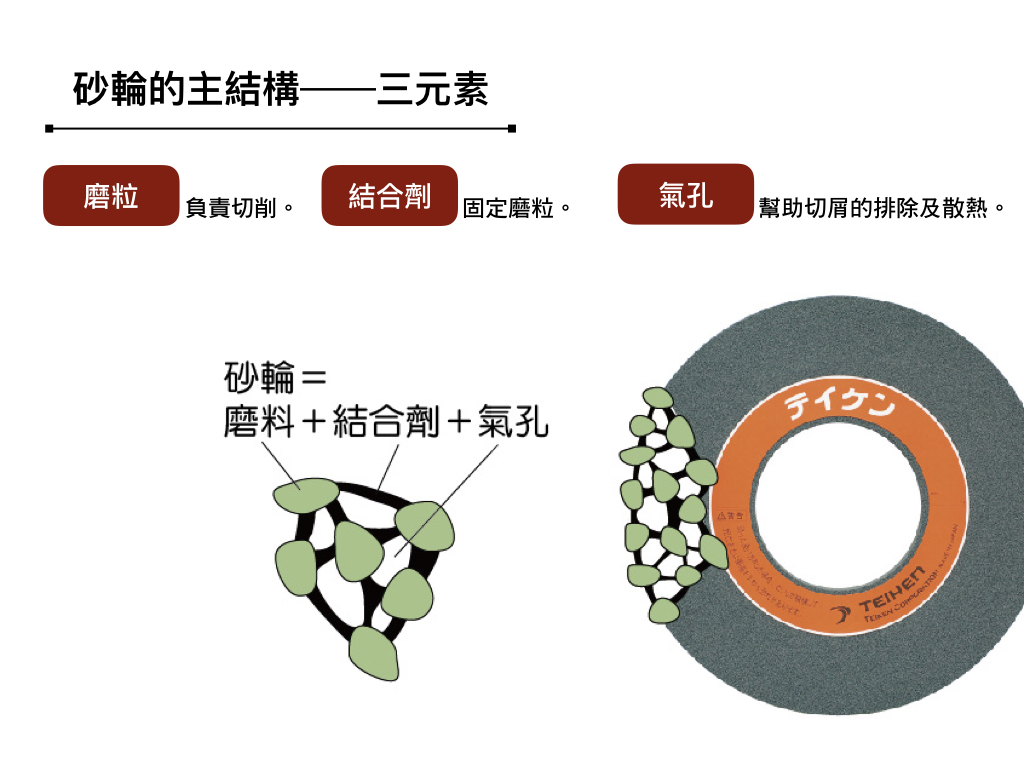

砂輪的主結構-三元素
1.磨粒-負責切削
2.結合劑-固定磨粒
3.氣孔-幫助切屑的排除及散熱

砂輪=磨粒+結合劑+氣孔





砂輪規格怎麼看?

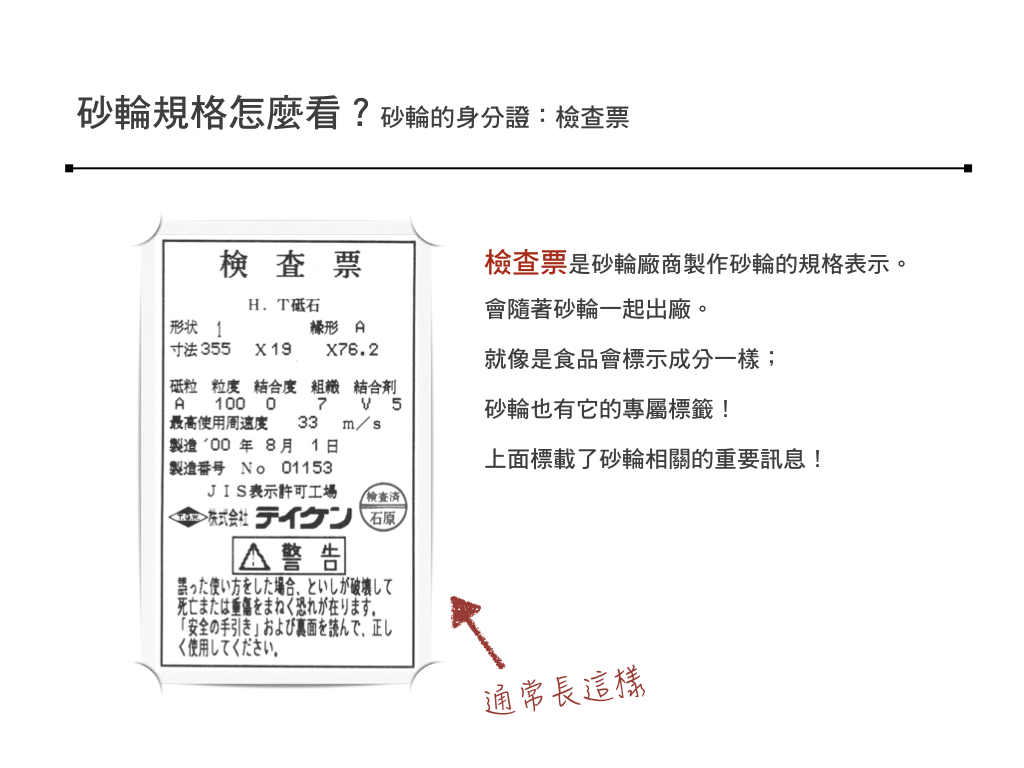

砂輪的身分證:檢查票
檢查票是砂輪商製作砂輪的規格表示。
會隨著砂輪一起出廠。
就像是食品會標示成分一樣:
砂輪也有他的專屬標籤!
上面標載了砂輪相關的重要消息!

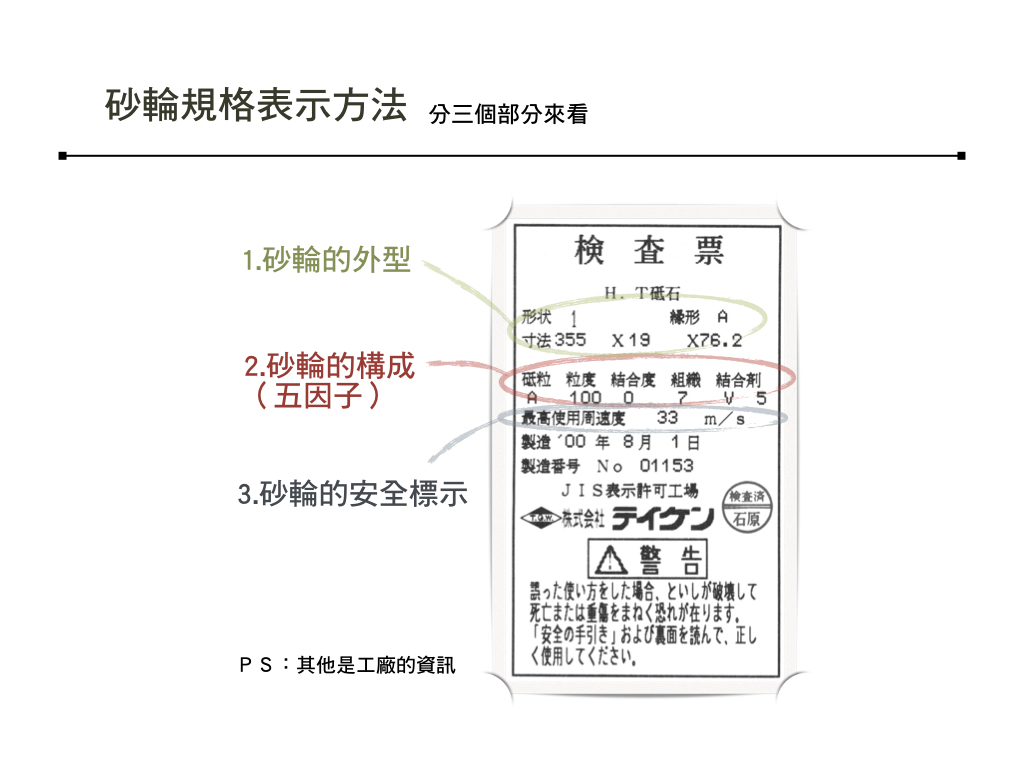

砂輪的規格表表示方法(檢查票)
分三個部分來看

1.砂輪的外型(三要素)
2.砂輪的構成(五因子)
3.砂輪的安全標示

ps:其他是工廠的資訊

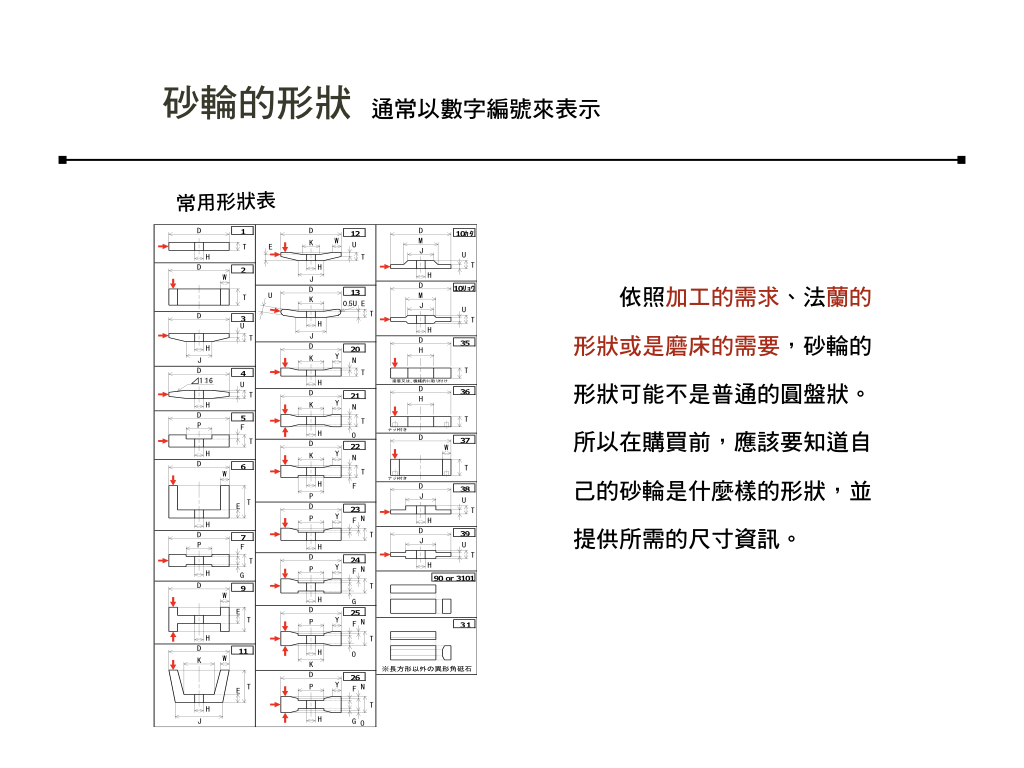

砂輪的形狀

通常以數字編號來表示

依照加工要求、法蘭的形狀或是磨床的需求，砂輪的形狀可能不是普通的圓盤狀。所以在購買前，應該要知道自己的砂輪是什麼樣的形狀，並提供所需的尺寸資訊。

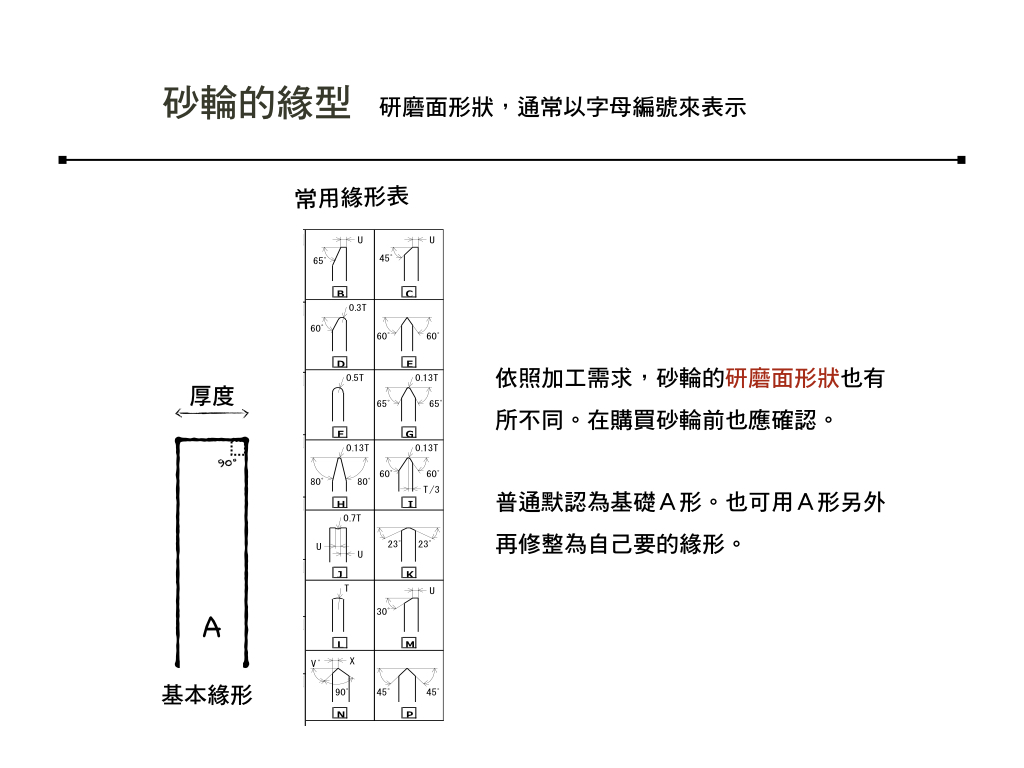

砂輪的緣型
研磨面形狀，通常以字母編號來表示

依照加工要求，砂輪的研面形狀也有所不同。在購買前也應確認。

普通認為基礎A型。也可以A型另外再修整為自己想要的緣型。

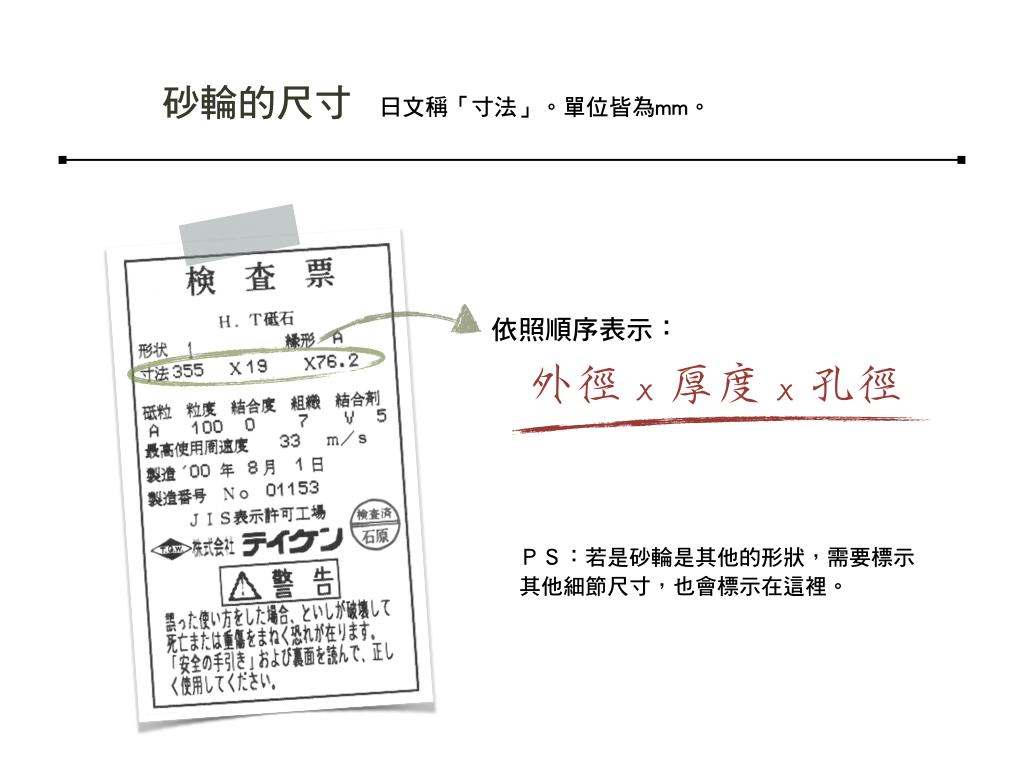

砂輪的尺寸
日文稱「寸法」。單位皆為mm。
依照順序表示:外徑x厚度x孔徑

ps:若是砂輪是其他的形狀，需要標示其他細節尺寸，也會標示在這裡。

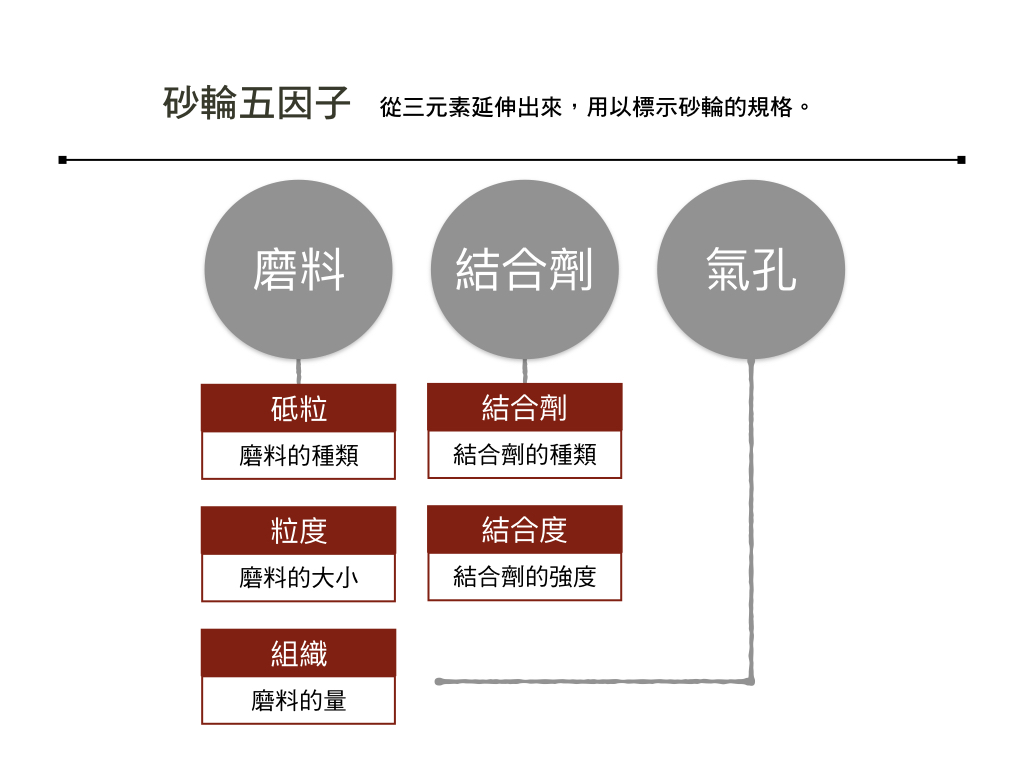

砂輪五因子
從三元素延伸出來，用以標示砂輪的規格。

(一)磨料
1.砥粒-磨料的種類
2.粒度-磨料的大小
3.組織-磨料的量(空氣占砂輪的體積)/組織樹料越大->氣孔越多

(二)結合劑
1.結合劑-結合劑的種類
2.結合度-結合劑的強度

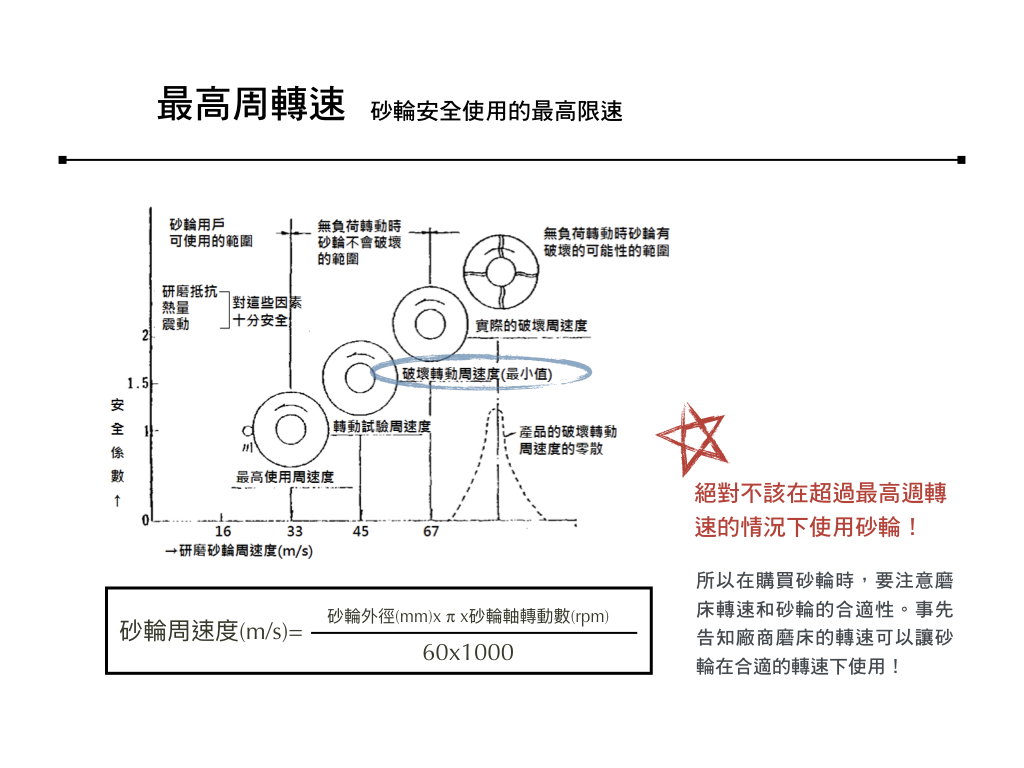

最高周轉速
砂輪安全使用的最高轉速
*絕對不該在超過最高週轉速的情況下使用砂輪!
所以在購買砂輪時，要注意磨床轉速和砂輪的合適性。事先告知廠商磨床的轉速可以讓砂輪在合適的轉速下使用!

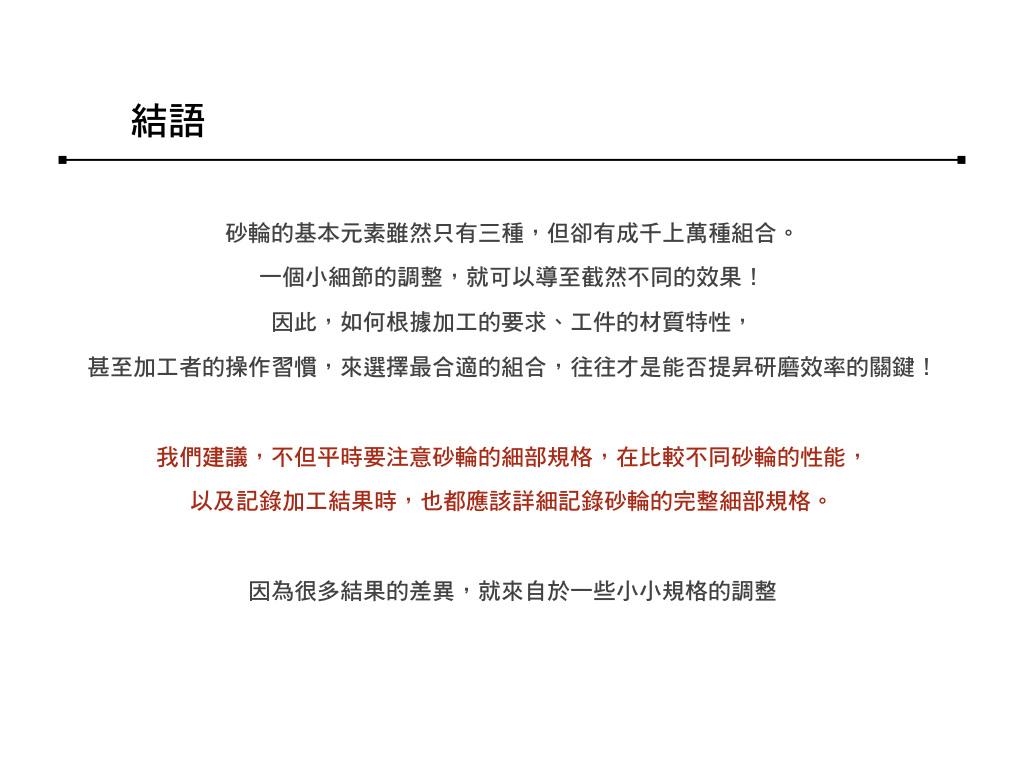

結語
砂輪的基本元素雖然只有三種，但卻有成千上萬種組合。
一格小細節的調整，就可以導致截然不同的效果!
因此，如何根據加工的要求、工件材質的特性，甚至加工者的操作習慣，來選擇最合適的組合，往往才是否提昇研磨效率的關鍵!

我們建議，不但平時要注意砂輪的細部規格，在比較不同砂輪的性能，以及紀錄加工結果時，也都應該詳細記錄砂輪的完整細部規格。

因為很多結果的差異，就來自於一些小小規格的調整。
